Instalace tepelného čerpadla v rodinném domě (Bořitov)

Předmětem instalace bylo zajištění vytápění a ohřevu teplé užitkové vody (TUV) pro novostavbu rodinného domu. S ohledem na prostorovou nenáročnost a požadavek na komplexní vnitřní modul bylo zvoleno řešení All-In-One.

Představení zakázky

Klient: Rodinný dům
Typ projektu: Instalace tepelného čerpadla
Realizátor: Chlazení Nečas s.r.o
Ukázka práce

Základní popis realizace

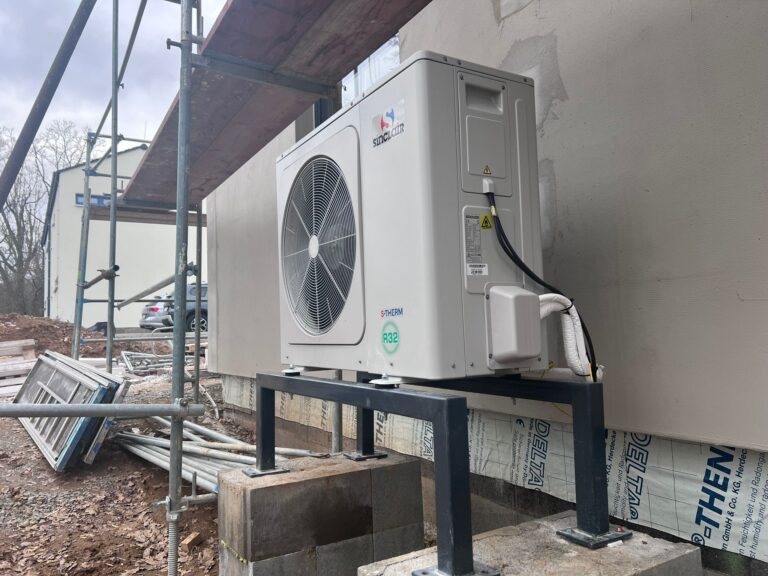

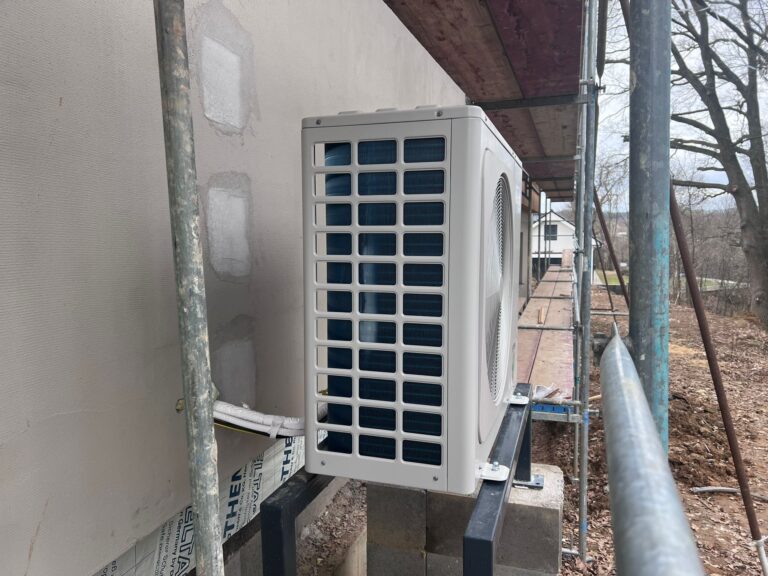

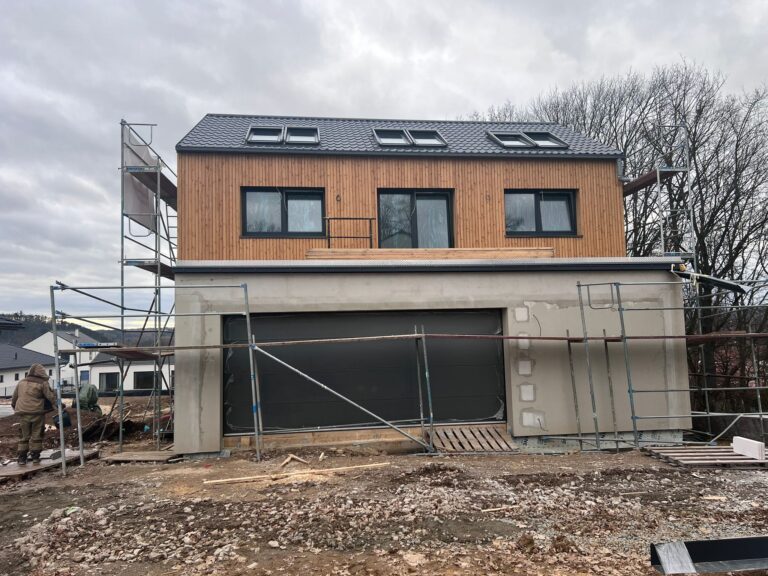

Předmětem instalace bylo zajištění vytápění a ohřevu teplé užitkové vody (TUV) pro novostavbu rodinného domu. S ohledem na prostorovou nenáročnost a požadavek na komplexní vnitřní modul bylo zvoleno řešení All-In-One. Venkovní jednotka byla s ohledem na dispozici pozemku a hlukové parametry umístěna na konzole k objektu.

Použité zařízení

Venkovní jednotka:

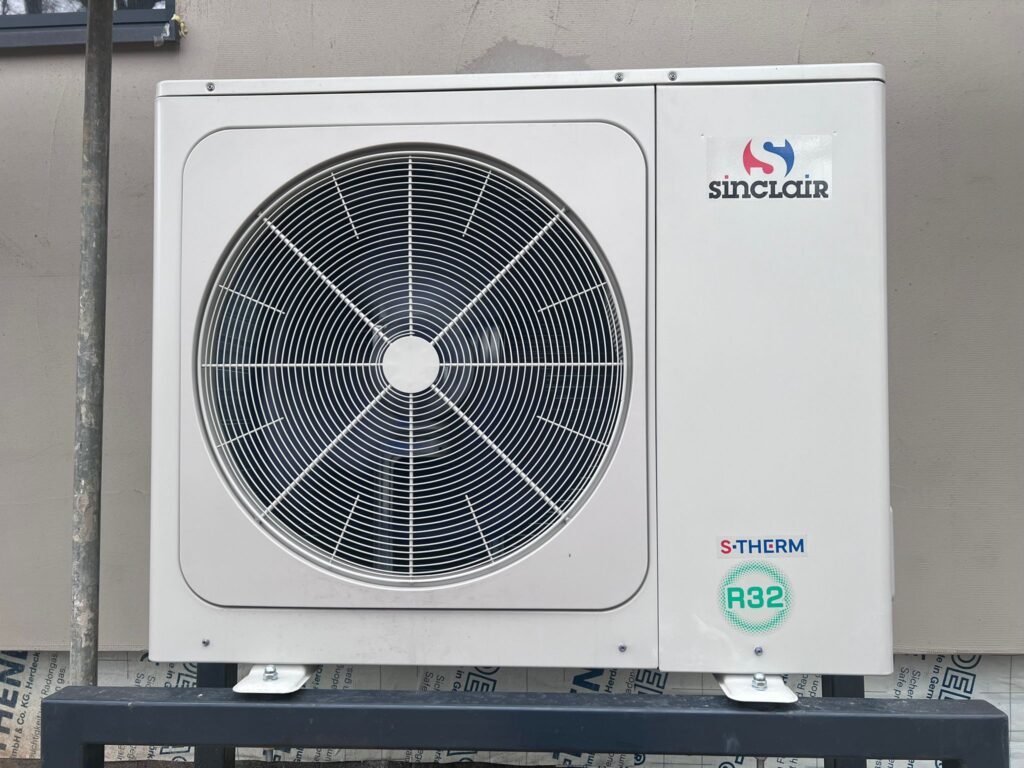

Sinclair Yukon (ASH-14AIOR2).

Vnitřní jednotka:

Hydraulický modul All-In-One s integrovaným zásobníkem TUV.

Typ systému:

Monoblok (chladivový okruh uzavřen ve venkovní jednotce).

Průběh montáže

  • Hydraulika:

  • Propojení s vnitřním All-In-One modulem, který na ploše 0,42 m² sdružuje veškeré komponenty včetně expanzní nádoby a trojcestného ventilu.

  • Specifikum:

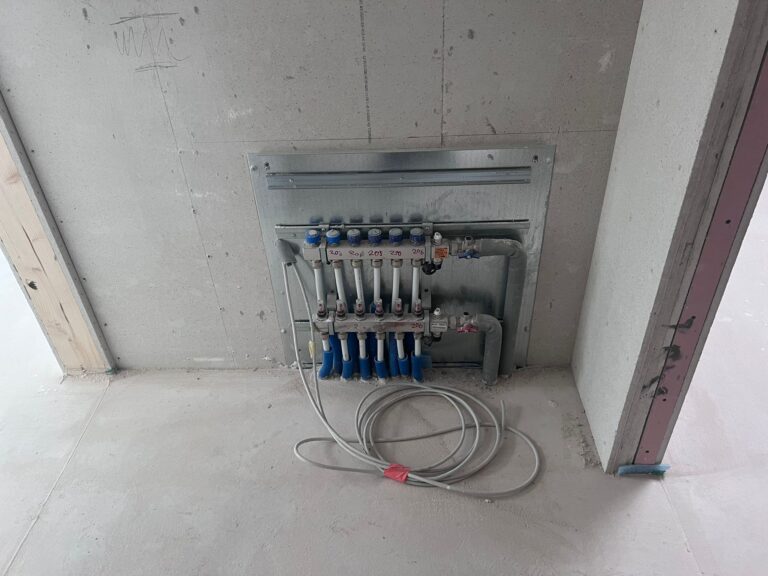

  • Systém je napojen na podlahové vytápění a fancoily pro zajištění tepelné pohody v zimě i možnosti chlazení v létě.

  • Provedena kontrola těsnosti vodního okruhu a odvzdušnění.

  • Nastavení ekvitermní regulace na 7″ dotykovém displeji vnitřní jednotky.

  • Verifikace hlukových parametrů v reálném provozu s výsledkem 50,2 dB.

  • Zprovoznění vzdálené správy přes Wi-Fi (aplikace Comfort Home).

Technická data

  • Jmenovitý výkon (vytápění): 14,10 kW (při A7W35). (Zdroj: Sinclair – Technická data Yukon).

  • Energetická třída: A+++ (W35). (Zdroj: Energetický štítek Sinclair).

  • Chladivo: R32 (množství dle výkonové varianty).

  • Zásobník TUV: Integrovaný nerezový, objem 240 litrů. (Zdroj: Specifikace vnitřního modulu Yukon).

  • Měřená hlučnost: 50,2 dB v místě instalace. (Zdroj: Vlastní měření realizátora při provozu).

  • Katalogový akustický výkon: 65 dB(A). (Zdroj: Sinclair – Technický list).

Přínos instalace

  • Akustický komfort: Naměřená hodnota 50,2 dB potvrzuje velmi tichý chod jednotky Yukon i při výkonu 14 kW, což je ideální pro instalace v husté zástavbě.

  • Efektivita: Použití chladiva R32 a invertorové technologie zajišťuje vysokou účinnost i při nízkých venkovních teplotách.

  • Design: Vnitřní jednotka All-In-One nahrazuje tradiční technickou místnost s mnoha komponenty jedním kompaktním boxem.
